描述

一、?產品介紹

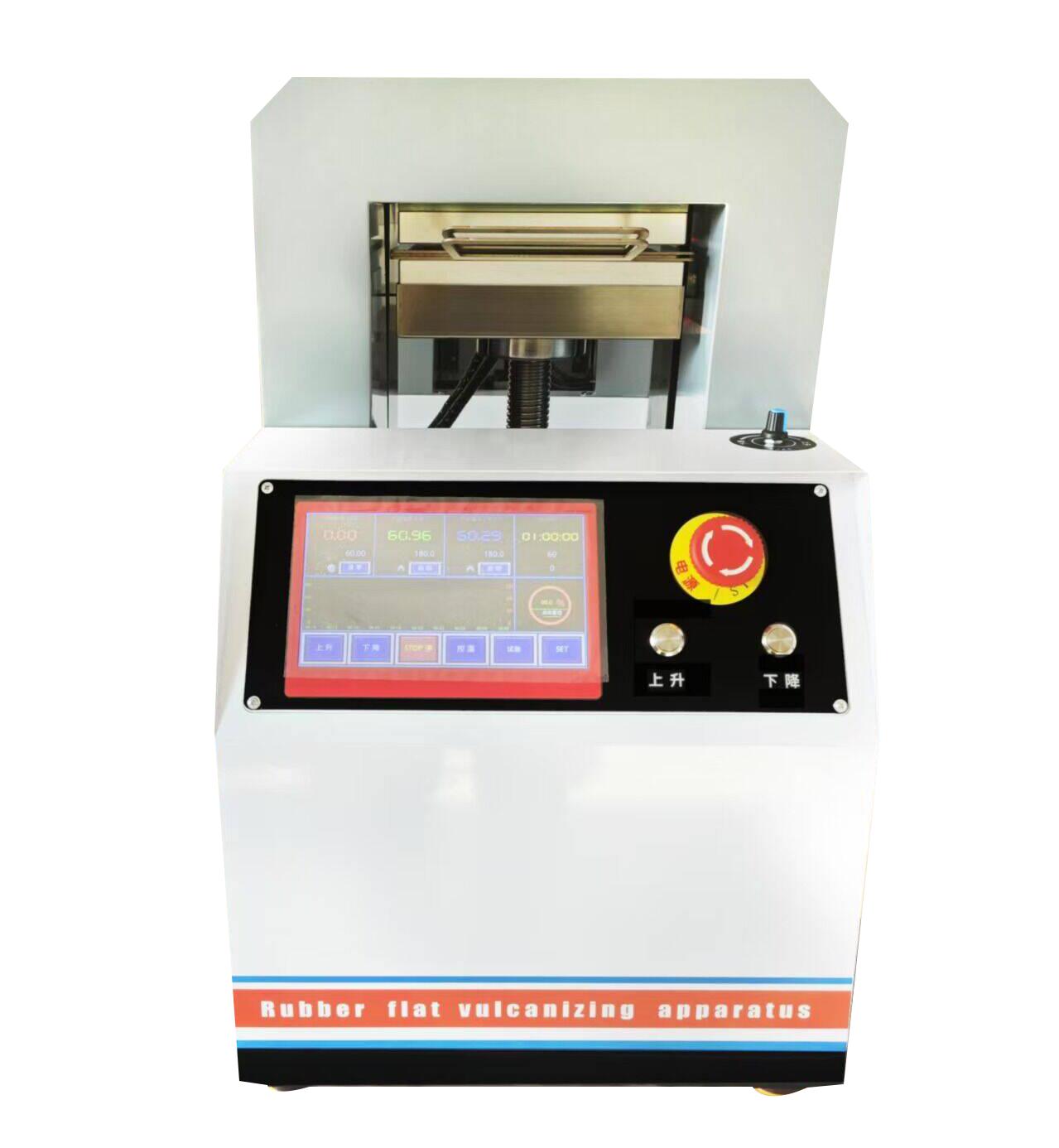

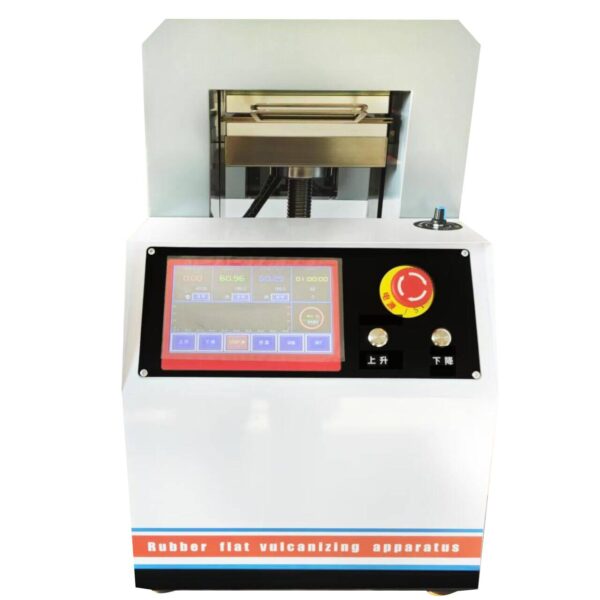

本款平板硫化儀采用先進的伺服驅動機構，專為精確控制硫化過程中的壓力而設計。通過高精度的伺服系統，能夠?qū)崿F(xiàn)對硫化壓力的恒定和精確控制，確保試驗結果的準確性和可靠性。同時，設備結構緊湊，操作簡便，是材料科學研究、橡膠制品生產及質量檢測領域中的理想選擇。

二、?產品特點

1. 伺服驅動機構：
   • 采用高性能伺服電機與精密減速器組合，提供穩定且強大的驅動力。
   • 通過閉環反饋控制系統，實現對硫化壓力的實時監測與精確調節，確保壓力波動小，試驗數據準確。
2. 獨立控溫加熱板：
   • 上下兩層加熱板均可獨立設置溫度，滿足不同硫化工藝對溫度的不同需求。
   • 采用先進的溫控技術，加熱均勻，升溫迅速，溫度控制精度高，有效保證硫化過程的穩定性和重復性。
3. 結構緊湊與使用方便：
   • 設備整體設計緊湊，占地面積小，便于實驗室或生產線上的安裝與布局。
   • 人性化操作界面，配備觸控屏幕或旋鈕按鈕，操作簡單直觀，用戶友好。
   • 提供多種安全保護措施，如超溫保護、過載保護等，確保操作安全。
4. 自動下降功能：
   • 預設試驗時間到達后，設備自動進入下降階段，無需人工干預，提高試驗效率。
   • 自動下降過程平穩可控，避免對試樣造成沖擊，保證試驗結果的準確性。

三、?應用領域

• 橡膠、塑料等高分子材料的硫化特性研究。
• 橡膠制品（如輪胎、密封件、膠管等）的生產質量控制。
• 科研院校及檢測機構的材料性能測試與分析。

四、?技術參數

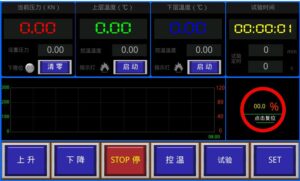

五、?設備操作指南

一、壓力控制窗口

1. 實時力值顯示：當前壓力窗口顯示實時的力值，單位為kN。
2. 恒壓力設置：可設置的最大恒壓力不超過100kN。
3. 下限位指示：當達到設定的下限位時，下限位指示燈亮起，此時下降操作將無效。
4. 清零操作：按下“清零”按鍵，當前顯示的力值將歸零。
5. 力值標定：在設置界面中，可以對力值進行標定，確保測量準確性。

二、溫度控制窗口（上層/下次溫度窗口）

1. 實時溫度顯示：窗口實時顯示上層或下次的溫度數據，采用高精度鉑金溫度傳感器（PT100），顯示精度為01攝氏度。
2. 控溫精度與范圍：控溫精度為±0.5℃，溫控范圍為室溫至350℃。
3. 加熱狀態觀察：加熱火焰指示燈可實時顯示加熱板的加熱狀態。
4. 升溫操作：按下“啟動”按鍵，可獨立操作上層或下次的升溫過程。

三、試驗時間窗口

1. 倒計時計時：試驗時間窗口以倒計時方式顯示剩余試驗時間。
2. 時間設置：在試驗定時輸入框中輸入分、秒時間，注意每次重設時間后需斷電重啟或按下復位按鍵以更新參數。
3. 自動下降：倒計時完成后，設備將自動下降。

四、曲線窗口

1. 實時曲線顯示：窗口實時顯示三組曲線，包括兩路溫度曲線和一路力值曲線。
2. 數據更新頻率：曲線數據每2秒更新一次，可持續記錄整個試驗過程的數據。
3. 數據分析：通過觀察曲線，可以了解整個試驗過程中溫度和壓力的變化情況。

五、復位窗口

1. 試驗進度顯示：復位窗口以環形進度條方式顯示當前試驗的進度。
2. 復位操作：點擊復位按鈕，設備將重啟并恢復初始狀態。

六、上升/下降按鍵

1. 高速上升/下降：按下上升或下降按鍵，設備將以設定的速率高速上升或下降。
2. 速率設置：在設置界面中，可以調整上升和下降的速率。

七、STOP 鍵

在上升或下降過程中，按下STOP鍵將立即停止當前動作。

八、控溫按鍵

1. 加熱板升溫：按下控溫按鍵后，上下層加熱板將開始升溫。
2. 獨立操作：上下層加熱板可通過“啟動”按鍵進行獨立操作。

九、試驗按鍵

1. 試驗啟動：按下試驗按鍵后，設備將高速上升，并在產生力值時瞬間切換至恒壓速率。
2. 壓力補償：通過伺服機構實時補償壓力值，確保整個試驗過程中壓力值波動極小。
3. 試驗結束：完成試驗后，設備將自動下降至試驗開始位置。

十、SET 按鍵

按下SET按鍵后，將進入設置界面，可對設備的各項參數進行配置和調整。

注意事項：

1. 在操作設備前，請確保已熟悉本操作指南。
2. 在試驗過程中，請密切關注設備的運行狀態和指示燈情況。
3. 如遇異常情況，請立即按下STOP鍵并斷開電源，然后聯系專業人員進行檢修。

（參數設置界面）

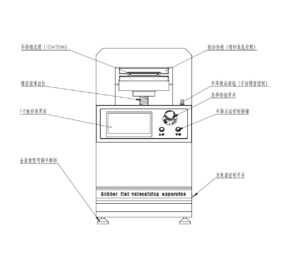

（外觀結構圖）
